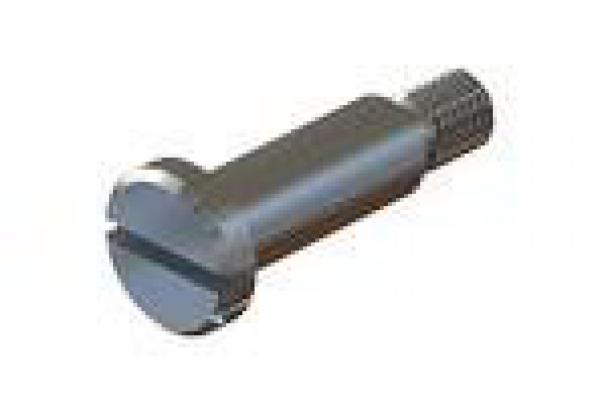

DIN 923 Винт ступенчатый установочный с цилиндрической головкой и прямым шлицем

DIN 923 Винт ступенчатый установочный с цилиндрической головкой и прямым шлицем

Условные обозначения:
dk - диаметр головки, n - ширина шлица,
t - глубина шлица, ds - диаметр рабочей части, k - высота головки, l - длина рабочей части, b - длина крепежного зажима

Диаметр резьбы: М3 – М10

Материалы изготовления:

  • Нержавеющая сталь А2 и А4
  • Сталь с гальванической оцинковкой
  • Сталь углеродистая, класс прочности 5.8

Ступенчатый винт используется в машиностроении на тех участках механизмов и изделий, которые подвержены постоянным нагрузкам. Конструктивно винт din 923 делится на две части. Верхняя часть не имеет резьбы и помещается в круглые гладкие отверстия. Вторая часть изготовлена в виде цапфы с резьбой с метрическим шагом. Именно цапфа закручивается в отверстие с внутренней резьбой и обеспечивает фиксацию деталей в неподвижном состоянии. Поскольку верхняя часть винта не имеет резьбы, диаметр установочного отверстия верхней детали может не совпадать с диаметром отверстия второй детали.

Поскольку винт din 923 работает под постоянно нагрузкой, его изготавливают из нержавеющей стали и углеродистой стали класса прочности 5.8. Винт имеет цилиндрическую головку с прямым шлицем, поэтому для установки не требуется сложный инструмент. Головка имеет плоскую форму и достаточную площадь, чтобы обеспечивать прочное прижатие винта и не деформировать поверхность заготовки.

Диаметр, d

Длина, l

Материал

Класс прочности

Артикул Наименование Диаметр, d Длина, l Класс прочности Материал В упаковке Цена
07530001 Ступенчатый установочный винт с цилиндр. головкой DIN923 M10х10 1.4305 10 нержавеющая сталь 1,4305 (A1) 1 171,71 Заказать
07530002 Ступенчатый установочный винт с цилиндр. головкой DIN923 M2x6 1.4305 2 нержавеющая сталь 1,4305 (A1) 1 40,75 Заказать
07530003 Ступенчатый установочный винт с цилиндр. головкой DIN923 M3x10 1.4305 3 нержавеющая сталь 1,4305 (A1) 1 33,51 Заказать
07530004 Ступенчатый установочный винт с цилиндр. головкой DIN923 M3x2 1.4305 3 нержавеющая сталь 1,4305 (A1) 1 30,21 Заказать
07530005 Ступенчатый установочный винт с цилиндр. головкой DIN923 M3x2,5 1.4305 3 нержавеющая сталь 1,4305 (A1) 1 22,8 Заказать
07530006 Ступенчатый установочный винт с цилиндр. головкой DIN923 M3x3 1.4305 3 нержавеющая сталь 1,4305 (A1) 1 24,2 Заказать
07530007 Ступенчатый установочный винт с цилиндр. головкой DIN923 M3x4 1.4305 3 нержавеющая сталь 1,4305 (A1) 1 26,85 Заказать
07530008 Ступенчатый установочный винт с цилиндр. головкой DIN923 M3x5 1.4305 3 нержавеющая сталь 1,4305 (A1) 1 28,43 Заказать
07530009 Ступенчатый установочный винт с цилиндр. головкой DIN923 M3x6 1.4305 3 нержавеющая сталь 1,4305 (A1) 1 30,29 Заказать
07530010 Ступенчатый установочный винт с цилиндр. головкой DIN923 M3x8 1.4305 3 нержавеющая сталь 1,4305 (A1) 1 32,01 Заказать
19990001 Ступенчатый установочный винт с цилиндр. головкой DIN923 M3х10 A2 3 A2 1 127,96 Заказать
07530011 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4x10 1.4305 4 нержавеющая сталь 1,4305 (A1) 1 36,69 Заказать
07530012 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4x12 1.4305 4 нержавеющая сталь 1,4305 (A1) 1 45,28 Заказать
07530013 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4x16 1.4305 4 нержавеющая сталь 1,4305 (A1) 1 51,51 Заказать
07530014 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4x2 1.4305 4 нержавеющая сталь 1,4305 (A1) 1 37,46 Заказать
07530015 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4x2,5 1.4305 4 нержавеющая сталь 1,4305 (A1) 1 44,65 Заказать
07530016 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4x20 1.4305 4 нержавеющая сталь 1,4305 (A1) 1 56,2 Заказать
07530017 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4x3 1.4305 4 нержавеющая сталь 1,4305 (A1) 1 34,96 Заказать
07530018 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4x4 1.4305 4 нержавеющая сталь 1,4305 (A1) 1 32,79 Заказать
07530019 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4x5 1.4305 4 нержавеющая сталь 1,4305 (A1) 1 30,76 Заказать
07530020 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4x6 1.4305 4 нержавеющая сталь 1,4305 (A1) 1 34,96 Заказать
07530021 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4x8 1.4305 4 нержавеющая сталь 1,4305 (A1) 1 38,25 Заказать
33580001 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4х10 4,8/5,8 Zn 4 4,8/5,8 St 1 14,03 Заказать
33580005 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4х3 4,8/5,8 Zn 4 4,8/5,8 St 1 8,51 Заказать
20000005 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4х3 A2 4 A2 1 15,35 Заказать
33580006 Ступенчатый установочный винт с цилиндр. головкой DIN923 M4х5 4,8/5,8 Zn 4 4,8/5,8 St 1 6,02 Заказать
07530022 Ступенчатый установочный винт с цилиндр. головкой DIN923 M5x10 1.4305 5 нержавеющая сталь 1,4305 (A1) 1 46,93 Заказать
07530023 Ступенчатый установочный винт с цилиндр. головкой DIN923 M5x12 1.4305 5 нержавеющая сталь 1,4305 (A1) 1 49,31 Заказать
07530024 Ступенчатый установочный винт с цилиндр. головкой DIN923 M5x16 1.4305 5 нержавеющая сталь 1,4305 (A1) 1 51,76 Заказать
07530025 Ступенчатый установочный винт с цилиндр. головкой DIN923 M5x2,5 1.4305 5 нержавеющая сталь 1,4305 (A1) 1 53,91 Заказать
07530026 Ступенчатый установочный винт с цилиндр. головкой DIN923 M5x3 1.4305 5 нержавеющая сталь 1,4305 (A1) 1 36,23 Заказать
07530027 Ступенчатый установочный винт с цилиндр. головкой DIN923 M5x4 1.4305 5 нержавеющая сталь 1,4305 (A1) 1 36,66 Заказать
07530028 Ступенчатый установочный винт с цилиндр. головкой DIN923 M5x5 1.4305 5 нержавеющая сталь 1,4305 (A1) 1 36,95 Заказать
07530029 Ступенчатый установочный винт с цилиндр. головкой DIN923 M5x6 1.4305 5 нержавеющая сталь 1,4305 (A1) 1 39,31 Заказать
07530030 Ступенчатый установочный винт с цилиндр. головкой DIN923 M5x8 1.4305 5 нержавеющая сталь 1,4305 (A1) 1 45,24 Заказать
07530031 Ступенчатый установочный винт с цилиндр. головкой DIN923 M6x10 1.4305 6 нержавеющая сталь 1,4305 (A1) 1 51,68 Заказать
07530032 Ступенчатый установочный винт с цилиндр. головкой DIN923 M6x12 1.4305 6 нержавеющая сталь 1,4305 (A1) 1 54,01 Заказать
07530033 Ступенчатый установочный винт с цилиндр. головкой DIN923 M6x16 1.4305 6 нержавеющая сталь 1,4305 (A1) 1 55,26 Заказать
07530034 Ступенчатый установочный винт с цилиндр. головкой DIN923 M6x20 1.4305 6 нержавеющая сталь 1,4305 (A1) 1 58,86 Заказать
07530035 Ступенчатый установочный винт с цилиндр. головкой DIN923 M6x25 1.4305 6 нержавеющая сталь 1,4305 (A1) 1 67,74 Заказать
07530036 Ступенчатый установочный винт с цилиндр. головкой DIN923 M6x3 1.4305 6 нержавеющая сталь 1,4305 (A1) 1 50,89 Заказать
07530037 Ступенчатый установочный винт с цилиндр. головкой DIN923 M6x4 1.4305 6 нержавеющая сталь 1,4305 (A1) 1 44,5 Заказать
07530038 Ступенчатый установочный винт с цилиндр. головкой DIN923 M6x5 1.4305 6 нержавеющая сталь 1,4305 (A1) 1 47 Заказать
07530039 Ступенчатый установочный винт с цилиндр. головкой DIN923 M6x6 1.4305 6 нержавеющая сталь 1,4305 (A1) 1 49,5 Заказать
07530040 Ступенчатый установочный винт с цилиндр. головкой DIN923 M6x8 1.4305 6 нержавеющая сталь 1,4305 (A1) 1 50,28 Заказать
33600002 Ступенчатый установочный винт с цилиндр. головкой DIN923 M6х5 4,8/5,8 Zn 6 4,8/5,8 St 1 24,36 Заказать
33600003 Ступенчатый установочный винт с цилиндр. головкой DIN923 M6х6 4,8/5,8 Zn 6 4,8/5,8 St 1 20,22 Заказать
07530041 Ступенчатый установочный винт с цилиндр. головкой DIN923 M8x10 1.4305 8 нержавеющая сталь 1,4305 (A1) 1 89,16 Заказать
07530042 Ступенчатый установочный винт с цилиндр. головкой DIN923 M8x12 1.4305 8 нержавеющая сталь 1,4305 (A1) 1 91,85 Заказать
07530043 Ступенчатый установочный винт с цилиндр. головкой DIN923 M8x16 1.4305 8 нержавеющая сталь 1,4305 (A1) 1 94,61 Заказать
07530044 Ступенчатый установочный винт с цилиндр. головкой DIN923 M8x20 1.4305 8 нержавеющая сталь 1,4305 (A1) 1 97,4 Заказать
07530045 Ступенчатый установочный винт с цилиндр. головкой DIN923 M8x5 1.4305 8 нержавеющая сталь 1,4305 (A1) 1 66,54 Заказать
