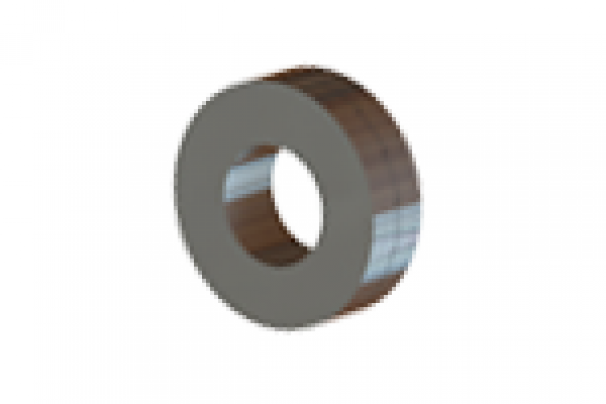

DIN 25201 Шайба стопорная Nord Lock

DIN 25201 Шайба стопорная Nord Lock

Условные обозначения:
d1 - внутренний диаметр, d2 - наружный диаметр, h - высота шайбы

Чтобы при помощи резьбы обеспечить прочность крепления, подвергающегося мощным вибрациям или силовым нагрузкам, используется контровочная стопорная шайба Nоrd-Lоck DIN 25201. Она обеспечивает фиксацию болтового крепления за счет стягивания, исключая трение.

Шайба стопорного типа состоит из пары идентичных деталей. У каждой из них есть специальные клинышки на одной плоскости, а также радиально направленные зубья на другой стороне. Коническая форма детали способствует созданию запаса упругости такого крепления, благодаря чему возмещается потеря изначального натяжения и предупреждается ослабление.

Диаметр, d

Длина, l

Материал

Класс прочности

Артикул Наименование Диаметр, d Длина, l Класс прочности Материал В упаковке Цена
10160001 Шайба DIN 25201 Nord-Lock (M10) d 10,7 x 16,6 A4 10 A4 1 88,07 Заказать
10170001 Шайба DIN 25201 Nord-Lock (M10) d 10,7 x 16,6 flZnnc 10 St 1 32,05 Заказать
10170002 Шайба DIN 25201 Nord-Lock (M11) d 11,4 x 18,5 flZnnc 11 St 1 48,15 Заказать
10160002 Шайба DIN 25201 Nord-Lock (M11) d 11,4 x 18,5 А4 11 A4 1 117,79 Заказать
10160003 Шайба DIN 25201 Nord-Lock (M12) d 13,0 x 19,5 A4 12 A4 1 138,43 Заказать
10170003 Шайба DIN 25201 Nord-Lock (M12) d 13,0 x 19,5 flZnnc 12 St 1 52,48 Заказать
10160004 Шайба DIN 25201 Nord-Lock (M14) d 15,0 x 23,0 A4 14 A4 1 226,88 Заказать
10170004 Шайба DIN 25201 Nord-Lock (M14) d 15,0 x 23,0 flZnnc 14 St 1 74,15 Заказать
10160005 Шайба DIN 25201 Nord-Lock (M16) d 17,0 x 25,4 A4 16 A4 1 244,57 Заказать
10170005 Шайба DIN 25201 Nord-Lock (M16) d 17,0 x 25,4 flZnnc 16 St 1 76,92 Заказать
10160006 Шайба DIN 25201 Nord-Lock (M18) d 19,5 х 29,0 A4 18 A4 1 324,03 Заказать
10170006 Шайба DIN 25201 Nord-Lock (M18) d 19,5 х 29,0 flZnnc 18 St 1 111,15 Заказать
10160007 Шайба DIN 25201 Nord-Lock (M20) d 21,4 x 30,7 A4 20 A4 1 347,62 Заказать
10170007 Шайба DIN 25201 Nord-Lock (M20) d 21,4 x 30,7 flZnnc 20 St 1 120,12 Заказать
10170008 Шайба DIN 25201 Nord-Lock (M22) d 23,4 x 34,5 flZnnc 22 St 1 153,88 Заказать
10160008 Шайба DIN 25201 Nord-Lock (M22) d 23,4 x 34,5 А4 22 A4 1 441,97 Заказать
10160009 Шайба DIN 25201 Nord-Lock (M24) d 25,3 x 39,0 A4 24 A4 1 441,97 Заказать
10170009 Шайба DIN 25201 Nord-Lock (M24) d 25,3 x 39,0 flZnnc 24 St 1 160,69 Заказать
10160010 Шайба DIN 25201 Nord-Lock (M27) d 28,4 x 42,0 A4 27 A4 1 871,84 Заказать
10170010 Шайба DIN 25201 Nord-Lock (M27) d 28,4 x 42,0 flZnnc 27 St 1 263,59 Заказать
10170011 Шайба DIN 25201 Nord-Lock (M3) d 3,4 x 7,0 flZnnc 3 St 1 22,91 Заказать
10160011 Шайба DIN 25201 Nord-Lock (M3) d 3,4 x 7,0/2,2 A4 3 A4 1 58,67 Заказать
10170012 Шайба DIN 25201 Nord-Lock (M3,5) d 3,9 x 7,6 flZnnc 3,5 St 1 21,82 Заказать
10160012 Шайба DIN 25201 Nord-Lock (M3,5) d 3,9 x 7,6 А4 3,5 A4 1 58,97 Заказать
10160013 Шайба DIN 25201 Nord-Lock (M30) d 31,4 x 47,0 A4 30 A4 1 924,03 Заказать
10170013 Шайба DIN 25201 Nord-Lock (M30) d 31,4 x 47,0 flZnnc 30 St 1 301,62 Заказать
10160014 Шайба DIN 25201 Nord-Lock (M33) d 34,4 x 48,5 A4 33 A4 1 1051,1 Заказать
10170014 Шайба DIN 25201 Nord-Lock (M33) d 34,4 x 48,5 flZnnc 33 St 1 326,68 Заказать
10160015 Шайба DIN 25201 Nord-Lock (M36) d 37,4 x 55,0 A4 36 A4 1 1269,29 Заказать
10170015 Шайба DIN 25201 Nord-Lock (M36) d 37,4 x 55,0 flZnnc 36 St 1 384,47 Заказать
10170016 Шайба DIN 25201 Nord-Lock (M39) d 40,4 x 58,5 flZnnc 39 St 1 456,71 Заказать
10160016 Шайба DIN 25201 Nord-Lock (M39) d 40,4 x 58,5 А4 39 A4 1 1641,37 Заказать
10170017 Шайба DIN 25201 Nord-Lock (M4) d 4,4 x 7,6 flZnnc 4 St 1 23,23 Заказать
10160017 Шайба DIN 25201 Nord-Lock (M4) d 4,4 x 7,8 A4 4 A4 1 60,44 Заказать
10160018 Шайба DIN 25201 Nord-Lock (M42) d 43,2 x 63,0 A4 42 A4 1 1799,7 Заказать
10170018 Шайба DIN 25201 Nord-Lock (M42) d 43,2 x 63,0 flZnnc 42 St 1 471,45 Заказать
10170020 Шайба DIN 25201 Nord-Lock (M48) flZnnc 48 St 1 810,5 Заказать
10160019 Шайба DIN 25201 Nord-Lock (M5) d 5,4 x 9,0 A4 5 A4 1 61,92 Заказать
10170021 Шайба DIN 25201 Nord-Lock (M5) d 5,4 x 9,0 flZnnc 5 St 1 23,23 Заказать
10160020 Шайба DIN 25201 Nord-Lock (M6) d 6,5 x 10,8 A4 6 A4 1 69,29 Заказать
10170022 Шайба DIN 25201 Nord-Lock (M6) d 6,5 x 10,8 flZnnc 6 St 1 25,71 Заказать
10160021 Шайба DIN 25201 Nord-Lock (M8) d 8,7 x 13,5 A4 8 A4 1 73,71 Заказать
10170023 Шайба DIN 25201 Nord-Lock (M8) d 8,7 x 13,5 flZnnc 8 St 1 29,43 Заказать
10180001 Шайба DIN 25201 Nord-Lock SP (M10) d 10,7 x 21,0 A4 10 A4 1 159,07 Заказать
10190001 Шайба DIN 25201 Nord-Lock SP (M10) d 10,7 x 21,0 flZnnc 10 St 1 52,48 Заказать
10180002 Шайба DIN 25201 Nord-Lock SP (M12) d 13,0 x 25,4 A4 12 A4 1 235,72 Заказать
10190002 Шайба DIN 25201 Nord-Lock SP (M12) d 13,0 x 25,4 flZnnc 12 St 1 76,98 Заказать
10180003 Шайба DIN 25201 Nord-Lock SP (M14) d 15,2 x 30,7 A4 14 A4 1 253,41 Заказать
10190003 Шайба DIN 25201 Nord-Lock SP (M14) d 15,2 x 30,7 flZnnc 14 St 1 98,92 Заказать
10180004 Шайба DIN 25201 Nord-Lock SP (M16) d 17,0 x 30,7 A4 16 A4 1 265,21 Заказать
10190004 Шайба DIN 25201 Nord-Lock SP (M16) d 17,0 x 30,7 flZnnc 16 St 1 119,03 Заказать
10180005 Шайба DIN 25201 Nord-Lock SP (M18) d 19,5 x 34,5 A4 18 A4 1 471,45 Заказать
