DIN 604 Болт с потайной головкой и усом
Условные обозначения:
k - высота головки, a - угол зенковки,
b - длина резьбы, g - ширина бобышки,
dk - диаметр головки

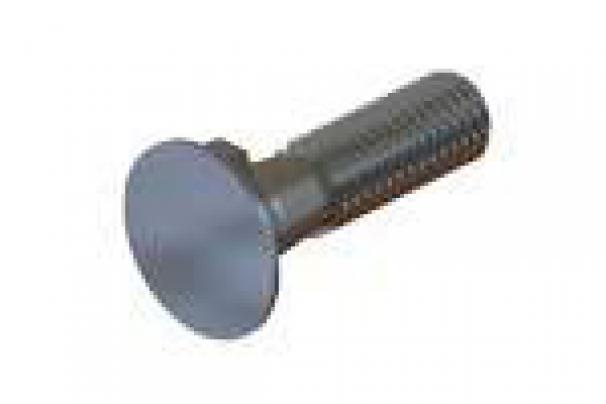

Болт мебельный DIN 604 представляет собой резьбовой стержень с потайной головкой. Тыльная поверхность головки имеет дополнительное ребро (ус), который способствует более надежной фиксации болта в материале основания. Таким образом, решается проблема проворачивания крепежа в скрепляемых деталях. Применяется в производстве мебели. Технология монтажа заключается в том, что болт устанавливается в отверстие в детали и с обратной стороны на резьбовую часть накручивается до упора гайка.
Для увеличения опорной площади целесообразно применение совместно с гайкой плоской шайбы. Затягивание гайки производится с помощью ключа или гайковерта с соответствующей насадкой. Болт мебельный с усом, изготовленный по DIN 604 является аналогом отечественного ГОСТ 7785-81. Материал изготовления – сталь без покрытия класса прочности 4,6. Ввиду отсутствия высоких нагружающих усилий при эксплуатации готовых мебельных изделий, запаса прочности крепежных изделий хватает для создания прочного и долговечного соединения.
| Артикул | Наименование | Диаметр, d | Длина, l | Класс прочности | Материал | В упаковке | Цена | |
|---|---|---|---|---|---|---|---|---|
| 03640001 | DIN 604 Болт M10x100 St | 10 | 100 | St | 1 | 304,64 | Заказать | |
| 03640002 | DIN 604 Болт M10x25 St | 10 | 25 | St | 1 | 150,58 | Заказать | |
| 03640003 | DIN 604 Болт M10x30 St | 10 | 30 | St | 1 | 153,3 | Заказать | |
| 03640004 | DIN 604 Болт M10x35 St | 10 | 35 | St | 1 | 157,43 | Заказать | |
| 03640005 | DIN 604 Болт M10x40 St | 10 | 40 | St | 1 | 162,76 | Заказать | |
| 03640006 | DIN 604 Болт M10x45 St | 10 | 45 | St | 1 | 168,1 | Заказать | |
| 03640007 | DIN 604 Болт M10x50 St | 10 | 50 | St | 1 | 170,82 | Заказать | |
| 03640008 | DIN 604 Болт M10x55 St | 10 | 55 | St | 1 | 186,92 | Заказать | |
| 03640009 | DIN 604 Болт M10x60 St | 10 | 60 | St | 1 | 186,92 | Заказать | |
| 03640010 | DIN 604 Болт M10x70 St | 10 | 70 | St | 1 | 200,41 | Заказать | |
| 03640011 | DIN 604 Болт M10x80 St | 10 | 80 | St | 1 | 215,21 | Заказать | |
| 03640012 | DIN 604 Болт M12x100 St | 12 | 100 | St | 1 | 779,01 | Заказать | |
| 03640013 | DIN 604 Болт M12x110 St | 12 | 110 | St | 1 | 728,96 | Заказать | |
| 03640014 | DIN 604 Болт M12x120 St | 12 | 120 | St | 1 | 779,01 | Заказать | |
| 03640015 | DIN 604 Болт M12x25 St | 12 | 25 | St | 1 | 204,44 | Заказать | |
| 03640016 | DIN 604 Болт M12x30 St | 12 | 30 | St | 1 | 204,44 | Заказать | |
| 03640017 | DIN 604 Болт M12x35 St | 12 | 35 | St | 1 | 204,44 | Заказать | |
| 03640018 | DIN 604 Болт M12x40 St | 12 | 40 | St | 1 | 211,18 | Заказать | |
| 03640019 | DIN 604 Болт M12x45 St | 12 | 45 | St | 1 | 215,21 | Заказать | |
| 03640020 | DIN 604 Болт M12x50 St | 12 | 50 | St | 1 | 224,13 | Заказать | |
| 03640021 | DIN 604 Болт M12x55 St | 12 | 55 | St | 1 | 228,48 | Заказать | |
| 03640022 | DIN 604 Болт M12x60 St | 12 | 60 | St | 1 | 232,83 | Заказать | |
| 03640023 | DIN 604 Болт M12x65 St | 12 | 65 | St | 1 | 272 | Заказать | |
| 03640024 | DIN 604 Болт M12x70 St | 12 | 70 | St | 1 | 254,59 | Заказать | |
| 03640025 | DIN 604 Болт M12x80 St | 12 | 80 | St | 1 | 261,12 | Заказать | |
| 03640026 | DIN 604 Болт M12x90 St | 12 | 90 | St | 1 | 287,23 | Заказать | |
| 03640027 | DIN 604 Болт M16x100 St | 16 | 100 | St | 1 | 644,1 | Заказать | |
| 03640028 | DIN 604 Болт M16x110 St | 16 | 110 | St | 1 | 896,51 | Заказать | |
| 03640029 | DIN 604 Болт M16x120 St | 16 | 120 | St | 1 | 907,39 | Заказать | |
| 03640030 | DIN 604 Болт M16x130 St | 16 | 130 | St | 1 | 1118,46 | Заказать | |
| 03640031 | DIN 604 Болт M16x140 St | 16 | 140 | St | 1 | 1579,78 | Заказать | |
| 03640032 | DIN 604 Болт M16x30 St | 16 | 30 | St | 1 | 396,03 | Заказать | |
| 03640033 | DIN 604 Болт M16x35 St | 16 | 35 | St | 1 | 396,03 | Заказать | |
| 03640034 | DIN 604 Болт M16x40 St | 16 | 40 | St | 1 | 402,56 | Заказать | |
| 03640035 | DIN 604 Болт M16x45 St | 16 | 45 | St | 1 | 402,56 | Заказать | |
| 03640036 | DIN 604 Болт M16x50 St | 16 | 50 | St | 1 | 411,26 | Заказать | |
| 03640037 | DIN 604 Болт M16x55 St | 16 | 55 | St | 1 | 437,38 | Заказать | |
| 03640038 | DIN 604 Болт M16x60 St | 16 | 60 | St | 1 | 437,38 | Заказать | |
| 03640039 | DIN 604 Болт M16x65 St | 16 | 65 | St | 1 | 465,66 | Заказать | |
| 03640040 | DIN 604 Болт M16x70 St | 16 | 70 | St | 1 | 465,66 | Заказать | |
| 03640041 | DIN 604 Болт M16x75 St | 16 | 75 | St | 1 | 591,87 | Заказать | |
| 03640042 | DIN 604 Болт M16x80 St | 16 | 80 | St | 1 | 591,87 | Заказать | |
| 03640043 | DIN 604 Болт M16x90 St | 16 | 90 | St | 1 | 607,1 | Заказать | |
| 03640044 | DIN 604 Болт M20x100 St | 20 | 100 | St | 1 | 911,74 | Заказать | |
| 03640045 | DIN 604 Болт M20x110 St | 20 | 110 | St | 1 | 1481,86 | Заказать | |
| 03640046 | DIN 604 Болт M20x120 St | 20 | 120 | St | 1 | 1481,86 | Заказать | |
| 03640047 | DIN 604 Болт M20x130 St | 20 | 130 | St | 1 | 1540,61 | Заказать | |
| 03640048 | DIN 604 Болт M20x140 St | 20 | 140 | St | 1 | 1749,5 | Заказать | |
| 03640049 | DIN 604 Болт M20x40 St | 20 | 40 | St | 1 | 724,61 | Заказать | |
| 03640050 | DIN 604 Болт M20x45 St | 20 | 45 | St | 1 | 724,61 | Заказать | |
| 03640051 | DIN 604 Болт M20x50 St | 20 | 50 | St | 1 | 724,61 | Заказать | |
| 03640052 | DIN 604 Болт M20x55 St | 20 | 55 | St | 1 | 765,95 | Заказать |
